Kennst du das? Du sitzt in einer Besprechung mit Planern aus unterschiedlichen Bereichen und verstehst nur die Hälfte. Nicht weil dir das Verständnis fehlt, sondern weil immer wieder Abkürzungen fallen, die dir einfach noch nicht bekannt sind oder die dir noch nicht eingeprägt hast. Es fallen Sätze und Begriffe wie „Wie ist dort die OKFF?“ „Die BRH ist 90cm.“ Oder „Die TGA muss hier erst einen Prüflauf liefern.“ alles einfache Sätze, die man ohne weiteres verstehen könnte, wenn es da nicht diese Abkürzungen geben würde.
Auch in Plänen finden sich ständig Abkürzungen, denn wenn die Wörter ausgeschrieben wären, wäre einfach nicht genug Platz. Pläne müssen viele Informationen beinhalten und aussagekräftig sein, dazu gehören die Abkürzungen genauso wie die Linien oder Schraffuren.
In diesem Artikel möchte ich dir ein paar wichtige Abkürzungen erklären, die du dir unbedingt für deinen nächsten Plan, Besprechungen oder gar für die nächste Vorlesung merken solltest.
Abkürzungen sind nicht immer einheitlich. Je nach Büro, Projekt oder Fachplanung können gleiche oder ähnliche Kürzel unterschiedlich verwendet werden. Entscheidend ist deshalb immer auch der jeweilige Plankontext und die zugehörige Legende.

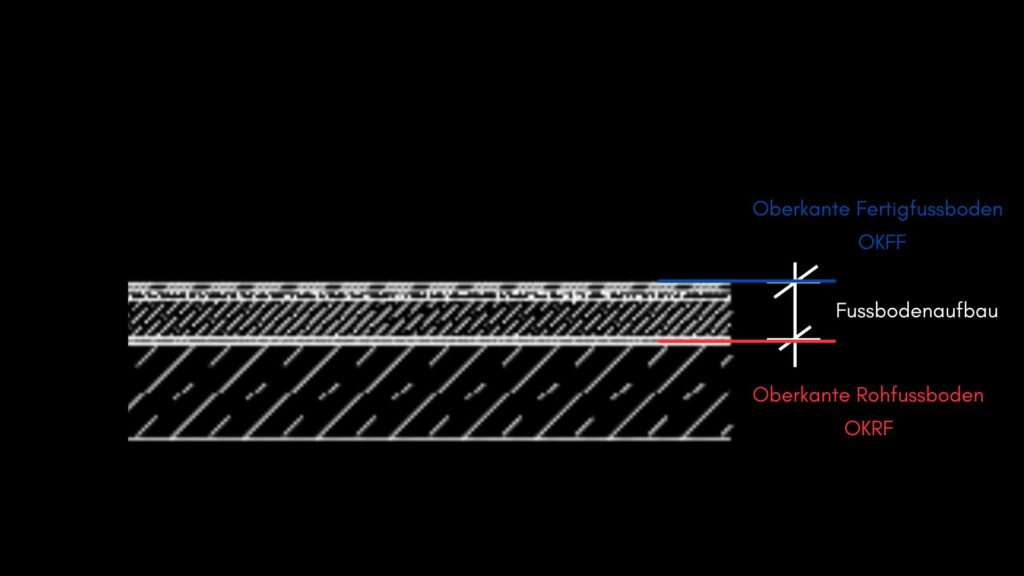

OKFF und OKRD
OKFF – Oberkante Fertigfußboden
Oberkante des vollständig hergestellten Fußbodens einschließlich Belag
OKRD – Oberkante Rohdecke
Oberkante der tragenden Rohdecke vor dem Fußbodenaufbau
Wenn du den Unterschied zwischen OKFF, OKRD und UKRD genauer verstehen möchtest, habe ich dazu auch ein Video erstellt.

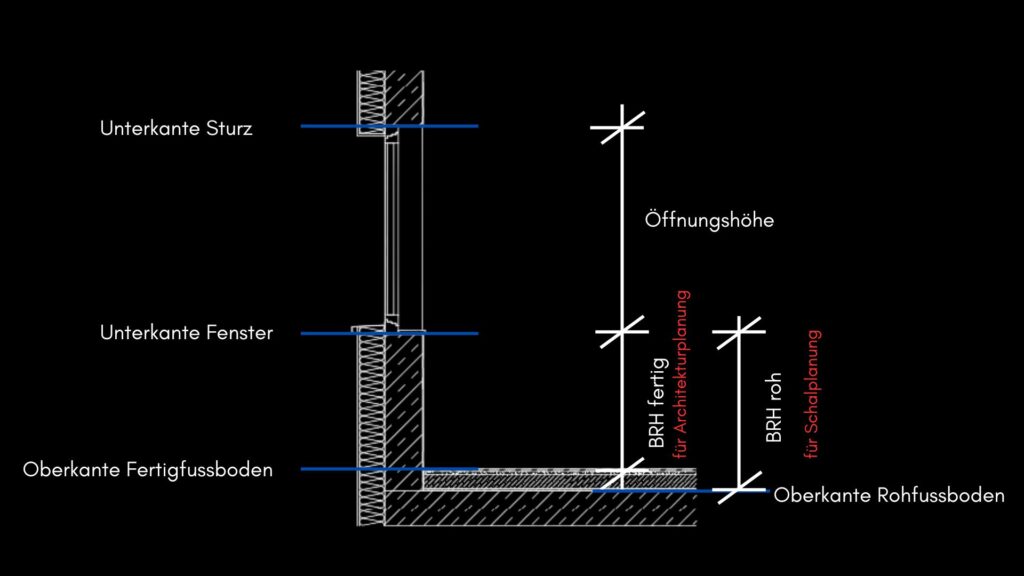

BRH und UKUZ
BRH – Brüstungshöhe
Die Brüstungshöhe beschreibt den vertikalen Abstand zwischen einer Bezugshöhe und der Unterkante der Fensteröffnung. Dabei solltest du immer prüfen, ob sich die Angabe beispielsweise auf OKFF oder auf eine Rohbauhöhe bezieht.
UKUZ – Unterkante Unterzug
Bezeichnet die Höhenlage der Unterseite eines Unterzugs. Sie wird im Plan häufig als Höhenkote angegeben und ist beispielsweise für lichte Höhen, Installationen und Anschlüsse wichtig.
Wenn du mehr über die Höhen am Fenster erfahren möchtest, kannst du dir hier folgendes Video dazu ansehen.
F90 und BW
F90 – feuerbeständig 90 Minuten
F90 bezeichnet nach DIN 4102 ein Bauteil mit einer Feuerwiderstandsdauer von mindestens 90 Minuten. Je nach Konstruktion und Baustoffen können weitere Zusätze zur Klassifizierung hinzukommen.
BW – Brandwand
Eine Brandwand ist ein raumabschließendes Bauteil. Sie soll die Brandausbreitung auf andere Gebäude oder Brandabschnitte ausreichend lange verhindern.
TB, GK und VS
TB – Trockenbau
Trockenbau bezeichnet eine bestimmte Ausbauart.
GK – Gipskarton
Gipskarton wird bei der Ausführung des Trockenbaus verwendet.
VS – Vorsatzschale
Eine Vorsatzschale wird vor einer bestehenden Wand angeordnet und kann beispielsweise zur Aufnahme von Installationen, zur Verbesserung technischer Eigenschaften oder zur Herstellung einer neuen Oberfläche dienen. Häufig wird sie in Trockenbauweise ausgeführt.
TWP und TGA
TWP – Tragwerksplanung
In der Tragwerksplanung wird das Tragwerk und damit das statische System eines Gebäudes berechnet und festgelegt.
TGA – technische Gebäudeausrüstung
Die technische Gebäudeausrüstung umfasst unter anderem die Lüftung, Sanitär, Heizung und Elektrotechnik eines Gebäudes.
